Jak na montáž Absorbéru Rigitone?
Sádrokartonový Absorbér Rigitone je vyrobený z desek Rigitone 8-15-20 Super a slouží k designovému řešení prostorové akustiky v interiéru. Jednoduše ho zavěsíte buď ke stropní konstrukci nebo přímo na stěnu jako klasický obraz. Kromě toho, že umí funkčně pohlcovat zvuk, a tím řešit prostorovou akustiku, nabízí i jedinečný design.
V prostorové akustice je doba dozvuku tím nejznámějším kritériem a vyjadřuje, jak dlouho je slyšet doznívání zvuku v místnosti poté, co zdroj zvuku ztichl. Čím delší je dozvuk, tím déle slyšíme zvuk v místnosti. Pokud je příliš krátký, tak je prostor přetlumený a neslyšíme jej dostatečně zřetelně. Dobu dozvuku ovlivňuje především tvar místnosti, rozdělení a volba ploch pohlcujících zvuk a plochy, které zvuk odrážejí.
Při správném použití dokáže Absorbér Rigitone velmi dobře pohlcovat zvuk, a tím skvěle řešit prostorovou akustiku. Hodí se jak do kanceláří, tak i do domácího prostředí. Kromě toho, že absorbér zlepšuje akustickou situaci v interiéru, tak obsahuje i technologii Activ´Air®, která snižuje koncentraci formaldehydu až o 70 % po dobu 50 let.
Vlastnosti Absorbéru Rigitone 8-15-20 Super
Norma: EN 14190
Reakce na oheň: A2-s1; d0
Maximální dodatečné zatížení: 1,5 kg/bod; max. 3 kg/m²
Základní rozměry var. 1: Délka 1800 mm Šířka 1050 mm Výška 80 mm
Základní rozměry var. 2: Délka 1000 mm Šířka 1000 mm Výška 80 mm
Jak na instalaci absorbéru Rigitone?
Součástí balení Absorbéru Rigitone je i montážní sada, která je určená buď na strop nebo na stěnu. Při objednání je nutné uvést, jakou montážní sadu budete potřebovat.
Montáž absorbéru na strop
- Krok 1: Zaměření polohy
- Krok 2: Montáž drátů
- Krok 3: Připevnění závěsů ke stropu
- Krok 4: Umístění závěsů k profilům absorbéru
- Krok 5: Úprava minerální izolace
- Krok 6: Zavěšení absorbéru
Montáž probíhá v následujících krocích

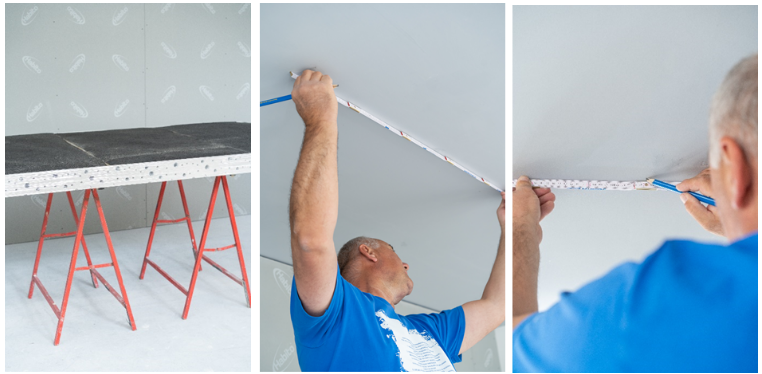

Krok 1: Zaměření polohy
- Před zahájením montáže je nutné si dobře rozmyslet a zaměřit polohu absorbéru. Hledáme čtyři místa, kam pomocí kovového prvku (molly kotva, FN šroub, ocelový stropní hřeb) absorbér zavěsíme. Závěsy musíme umístit cca 300 mm od středu absorbéru.
Krok 2: Montáž drátů

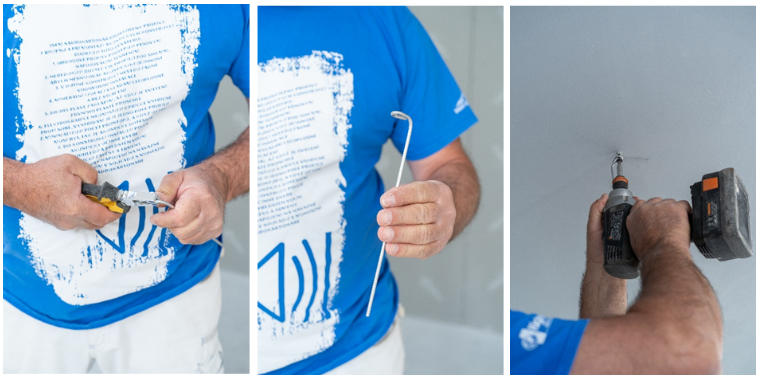

- Nejdříve si kombinačkami ohneme ocelový dráty s okem. Očka jednotlivých drátů musíme ohnout o 90°, tak aby drát po upevnění směřoval kolmo ke stropní konstrukci. Následně dráty upevníme na předem vyznačená místa pomocí FN šroubů.

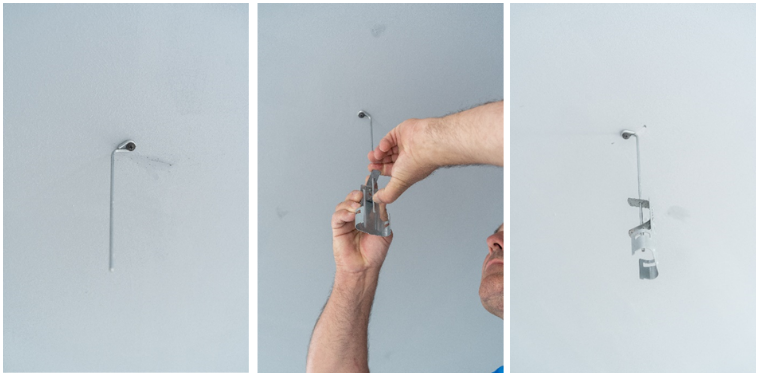

Krok 3: Připevnění závěsů ke stropu
- Na namontované dráty připevníme čtyřbodové pérové závěsy z montážní sady. Ještě, než se pustíme do zavěšování samotného absorbéru, ujistíme se, že všechny závěsy jsou rovně a kolmo ke stropu.
Krok 4: Umístění závěsů k profilům absorbéru

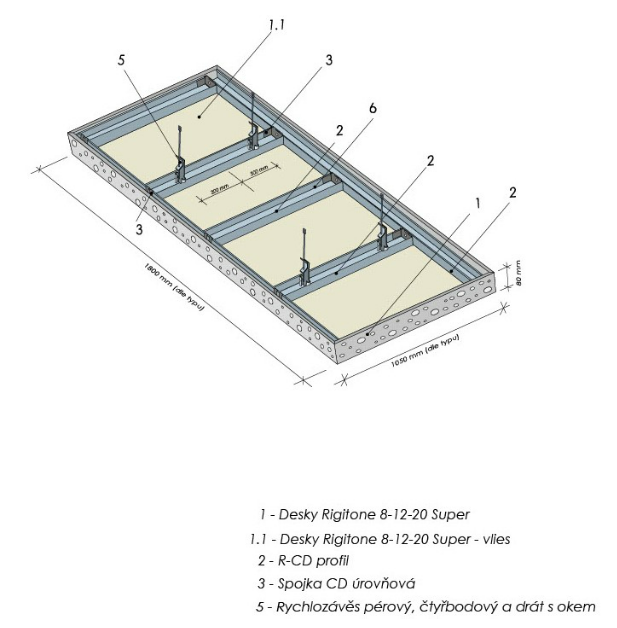

- Závěsy v absorbéru umisťujeme vždy do příčného (kratšího) vnitřního CD profilu. Jsou to tedy profily 2. a 4. (počítáno z jedné strany). Při variantě absorbéru 1 x 1 m opět závěsy patří do vnitřních CD profilů, tedy do profilu 2. a 3. (počítáme z jedné strany).

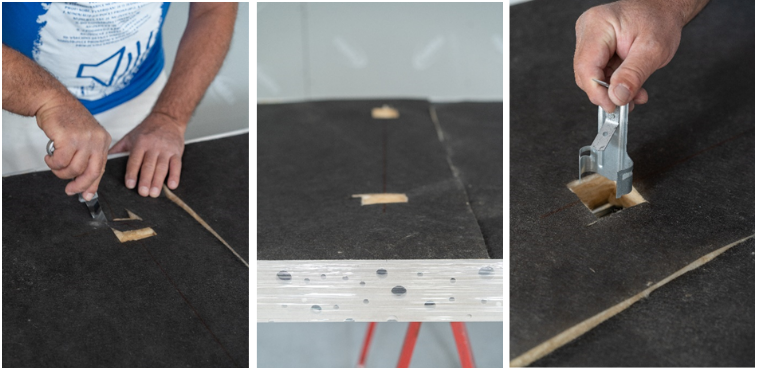

Krok 5: Úprava minerální izolace
- Jelikož již známe pozici závěsů, vytvoříme v minerální izolaci čtyři dostatečně velké výřezy v místě závěsu. Výřez můžeme zhotovit běžným odlamovacím nožem.

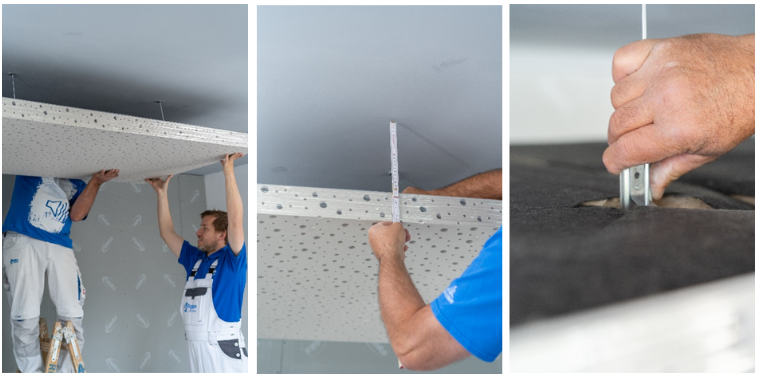

Krok 6: Zavěšení absorbéru
- Následně celý absorbér zavěsíme na předem připravené dráty se závěsy. Závěsy zajistíme v profilu pootočením do úplného dosednutí profilu.
Montáž absorbéru na stěnu
- Krok 1: Zaměření polohy
- Krok 2: Montáž nástěnné kotvy
- Krok 3: Montáž CD profilů
- Krok 4: Úprava minerální izolace
- Krok 5: Umístění závěsné spojky
- Krok 6: Umístění distanční spojky s gumou
- Krok 7: Zavěšení absorbéru na stěnu
Montáž probíhá v následujících krocích
Krok 1: Zaměření polohy

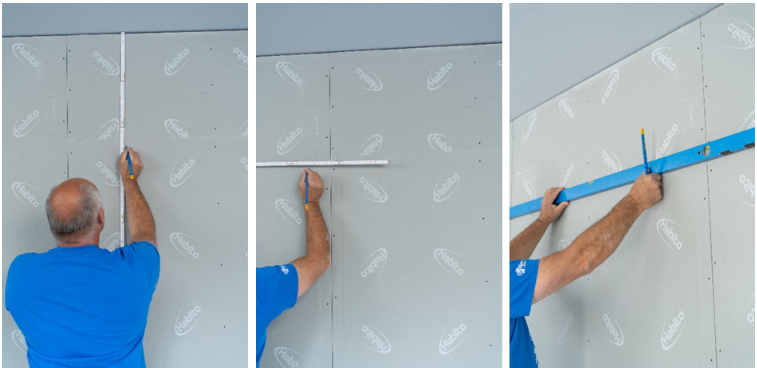

- Při zavěšení absorbéru na stěnu máme na výběr ze dvou variant. Buď horizontální zavěšení nebo vertikální zavěšení. Před zahájením montáže je nutné správně zaměřit polohu absorbéru. Hledáme 2 místa, kam pomocí kovového prvku (molly kotva, šroub + hmoždinka, v případě desky Habito® H můžeme použít šroub FN) připevníme dvě Z nástěnné kotvy, které jsou součástí montážní sady na stěnu. Mezi kotvami doporučujeme dodržet vzdálenost 1200 – 1400 mm (při horizontální montáži). Pokud montujeme absorbér svisle, hledáme dva kotevní body s rozestupem 700 – 500 mm.

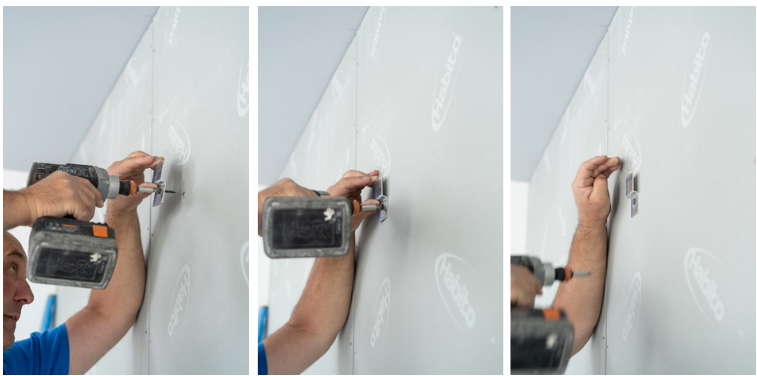

Krok 2: Montáž nástěnné kotvy
- Pomocí kotevního prvku připevníme dvě Z nástěnné kotvy, které jsou součástí montážní sady na stěnu.

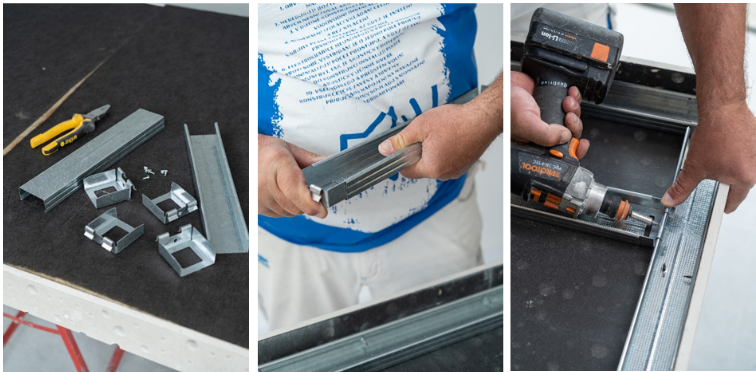

Krok 3: Montáž CD profilů
- Z absorbéru nejprve vyjmeme minerální izolaci. V případě horizontální montáže vezmeme z montážní sady dva krátké CD profily a čtyři úrovňový CD spojky.

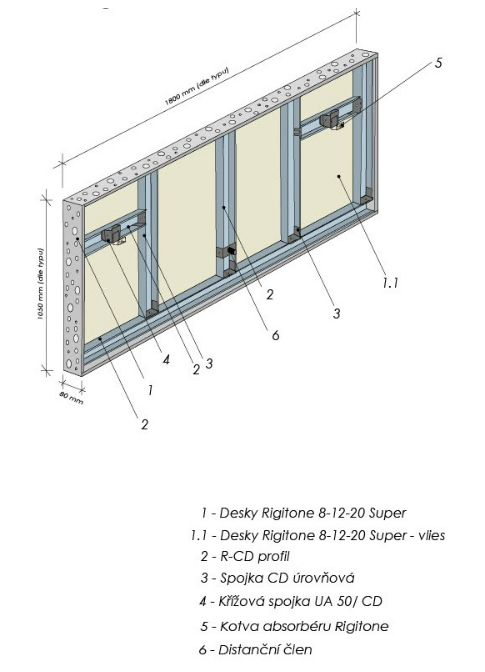

- Profily pomocí spojek umístíme v krajních polích rámu absorbéru v horní čtvrtině celkové výšky absorbéru. Packy spojek smáčkneme kleštěmi a spojky dodatečně zajistíme samovrtnými šrouby do železa LB 421 3,5 x 9,5 mm (nejsou součástí balení).
Krok 4: Úprava minerální izolace

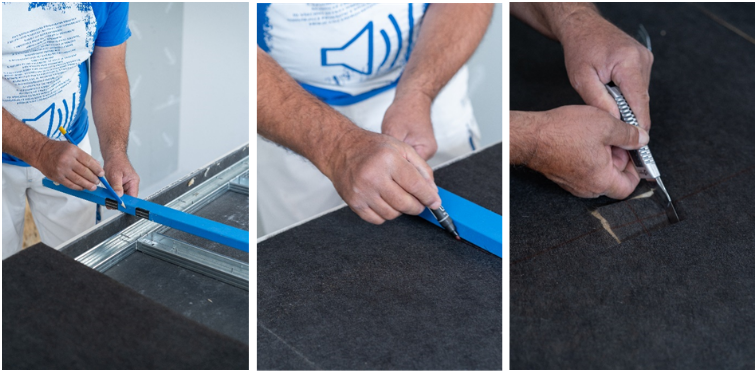

- Následně do minerální izolaci připravíme dva výřezy cca 80 x 80 mm v pozici nástěnných kotev. (Např. pomocí odlamovacího nože.)

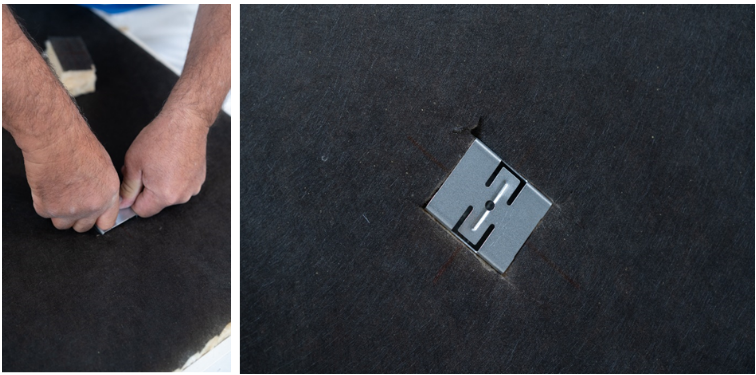

Krok 5: Umístění závěsné spojky
- Do připravených profilů nacvakneme závěsné spojky UA50/CD. Do každého jednu. Spojky si zachovávají v rozmezí profilů možnost vodorovného pohybu. Díky tomu můžeme na stěně dodatečně s absorbérem posouvat o několik cm na každou stranu. V případě vertikální montáže nacvakneme závěsné spojky do druhého profilu ze shora.

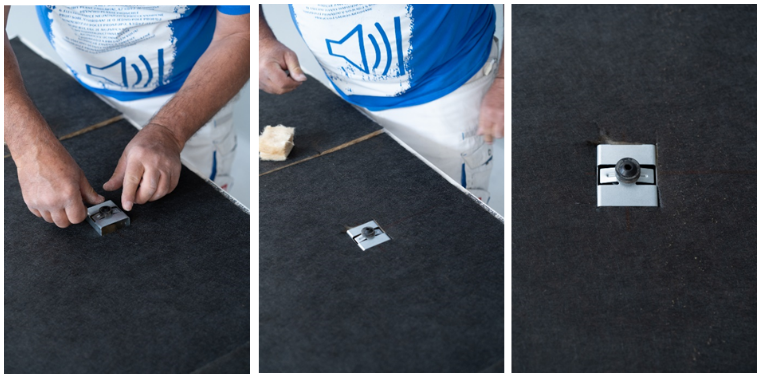

Krok 6: Umístění distanční spojky s gumou
- Následně ze sady vezmeme distanční UA50/CD spojku s gumou. Tu nacvakneme do středového příčného CD profilu ve spodní části absorbéru. Tato spojka nám zajistí distanc spodní části absorbéru od stěny. V případě vertikální montáže nacvakneme spojku do druhého profilu ze spodu.
Údržba a malba
Povrch absorbéru je možné čistit vysavačem nebo navlhčeným hadříkem (vlhkou houbičkou, dle pokynu výrobce nátěru). Pokud dojde k velmi silnému znečištění povrchu, je možné absorbér kdykoliv renovovat novým nátěrem vhodným na sádrokarton.
Absorbér doporučujeme malovat vždy až v jeho výsledné pozici, tedy na stropě nebo stěně. Pokud bychom jej natírali na zemi lícem vzhůru, může dojít k zatečení barvy do perforace, což je z hlediska designu nežádoucí.
Absorbér můžeme začít malovat hned po zavěšení. Potřebujeme barvu vhodnou na sádrokarton (libovolný odstín), penetraci a váleček s krátkým vlasem. Při výběru válečku musíme být velmi obezřetní. Obecně jsou vhodné válečky s krátkým vlasem, ale zároveň nízkým polstrem. Díky tomu není možné váleček tolik přitlačit a vyždímat z něj nadměrné množství barvy v jednom místě a riziko zatečení barvy do perforace je minimální. Pro tento účel je obzvláště vhodný váleček „pěnový flokovaný“ nebo váleček z mikrovlákna s maximální délkou vlasu 9 mm.
Po nanesení a vyschnutí penetrace aplikujeme barvu standardně ve dvou vrstvách dle předpisu výrobce. Materiál Rigitone obecně není dovoleno penetrovat jen ředěnou barvou. Váleček před nanášením barvy řádně vyždímáme.
