Vybrané detaily podkroví
Projděte si nejčastější detaily, které vám pomohou správně napojit konstrukce v podkroví, ať už se jedná o navázání šikmin nebo napojení příčky na opláštění sádrokartonových předstěn.
-

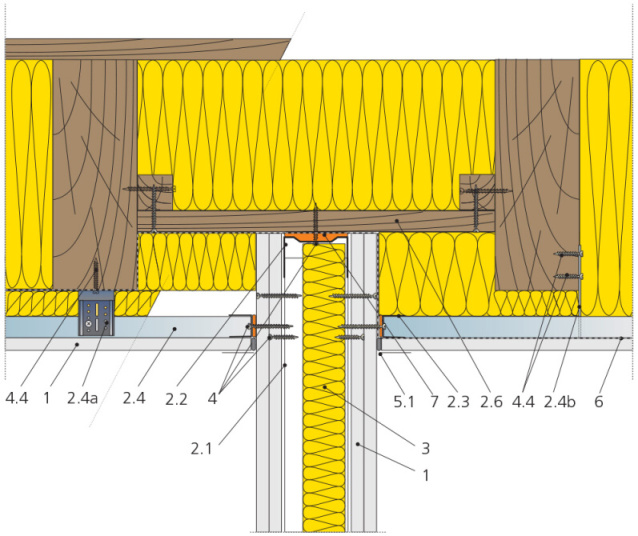

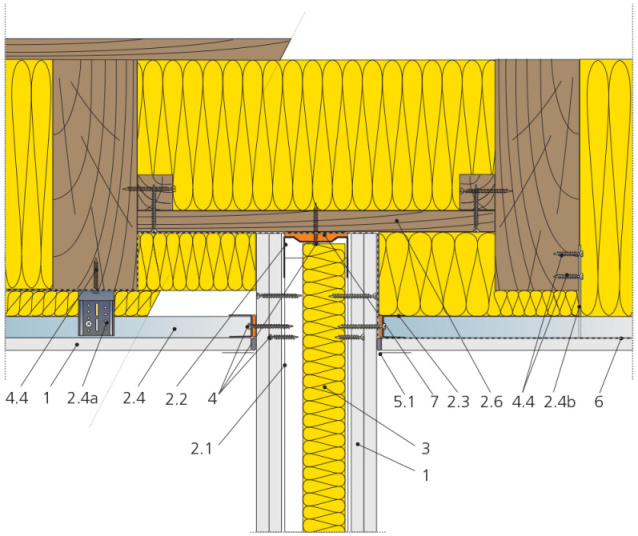

- Napojení příčky na konstrukci podkroví (5.15.30) – varianta pro vyšší požadovanou neprůzvučnost
-

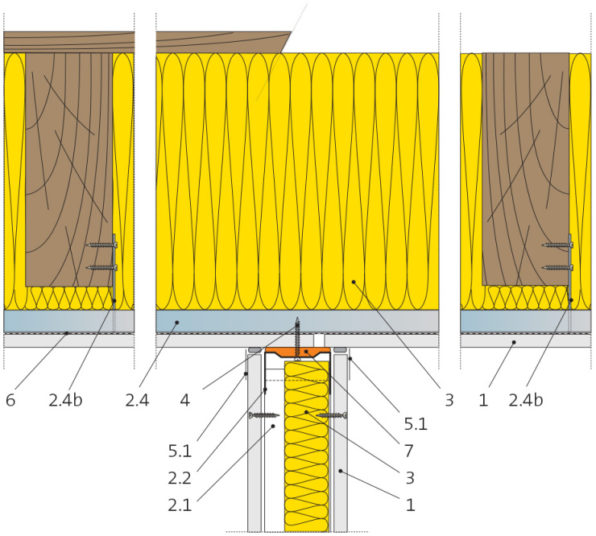

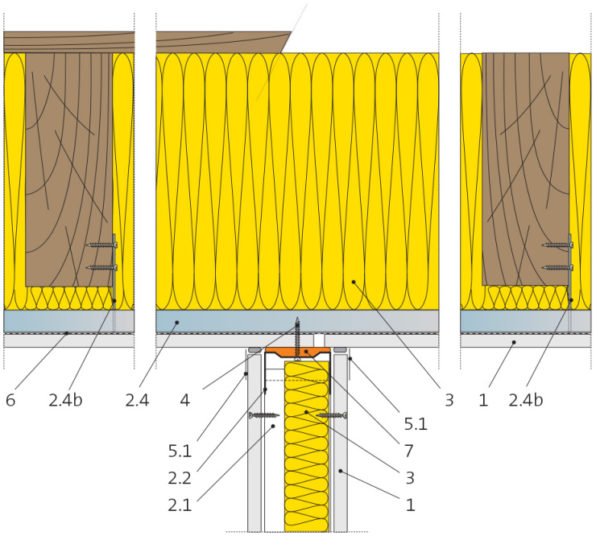

- Napojení příčky na konstrukci podkroví (5.15.33) – varianta s přerušeným opláštěním
LEGENDA:
1. Sádrokartonová deska Rigips
2.1 Profil R-CW
2.2 Profil R-UW
2.3 Profil R-UD
2.4 Profil R-CD montážní
2.4a Stavěcí třmen
2.4b Závěs krokvový
2.6. Výměna z dřevěných latí
3. Minerální izolace
4. Rychlošrouby Rigips 212 TN
4.4 Šroub Rigips FN
5.1 Natmelená výztužná páska či páska na hrany Habito® Flex
6. Parozábrana
7. Napojovací těsnění
-

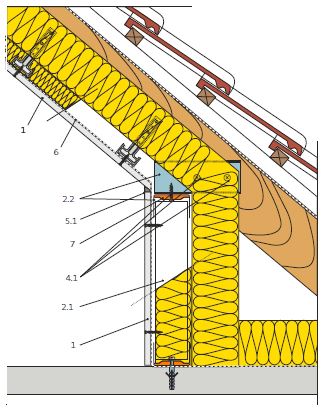

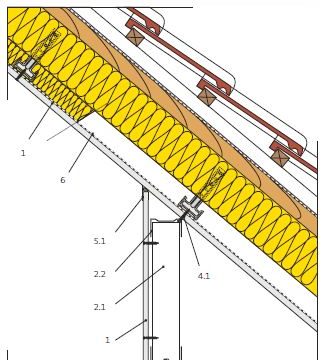

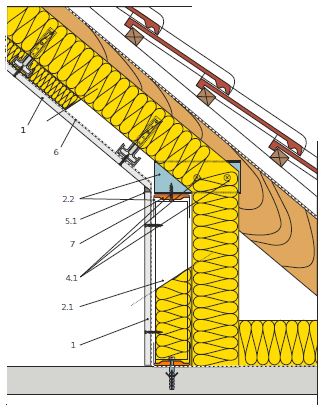

- Návaznost šikmina – boční stěna (5.80.01) – varianta: boční stěna plnohodnotná (plní funkci požární, tepelně-izolační, akustickou)
-

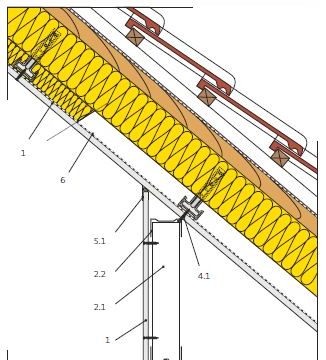

- Návaznost šikmina – boční stěna (5.80.02) – varianta: boční stěna jen estetická
-

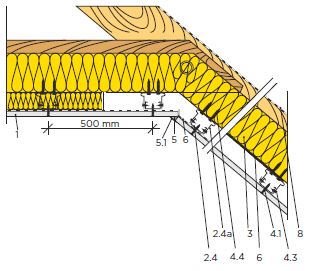

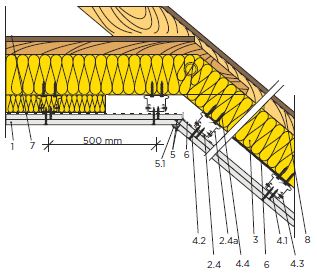

- Skladba podkroví bez záklopu (4.70.16 MA) Vzduchová neprůzvučnost Rw = 43 dB
-

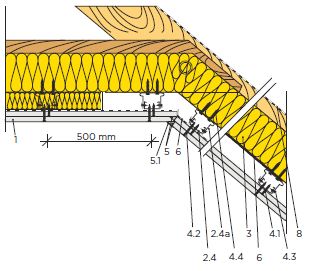

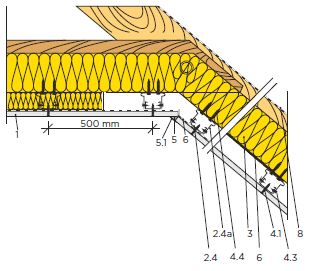

- Skladba podkroví bez záklopu (4.70.16 MA) vzduchová neprůzvučnost Rw = 49 dB
LEGENDA:
1. Modrá akustická sádrokartonová deska MA(DF) Activ’Air®
2.1 profil R-UW popř. R-UD
2.2 profil R-CW popř. R-CD (max. pro výšku 1,25 m)
2.4 Profil R-CD montážní
2.4a Stavěcí třmen
3. Minerální izolace
4.1 Rychlošrouby Rigips 212/25 TN
4.2 Rychlošrouby Rigips 212/35 TN
4.3 Samovrtné šrouby Rigips LB
4.4 Šroub Rigips FN
5. Zatmeleno
5.1 Natmelená výztužná páska či páska na hrany Habito® Flex
6. Parozábrana
7. Vrchní záklop
8. Pojistná hydroizolace
-

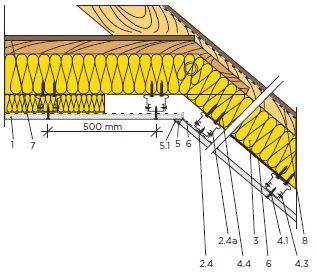

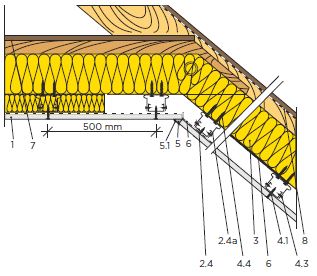

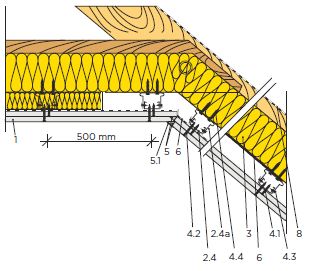

- Skladba podkroví se záklopem (4.70.16a MA) vzduchová neprůzvučnost Rw = 52 dB
-

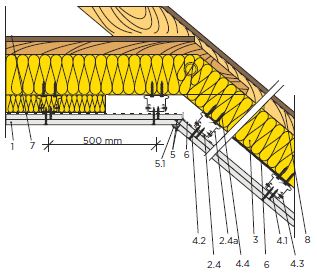

- Skladba podkroví se záklopem (4.70.16a MA) vzduchová neprůzvučnost Rw = 55 dB
-

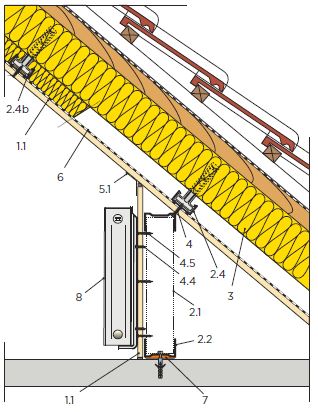

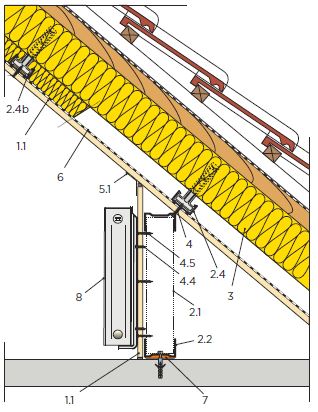

- Návaznost šikmina – boční stěna s radiátorem (5.80.02 HB) – varianta: boční stěna jen estetická
Pozn.: Radiátor lze kotvit přímo do opláštění deskami Habito® H předepsanými vruty.
LEGENDA:
1.1 Vysokopevnostní sádrokarton Habito H
2.1 Profil R-CW
2.2 Profil R-UW
2.4 Profil R-CD montážní
2.4b Závěs krokvový
3. Minerální izolace
4. Rychlošrouby Rigips 212 TN
4.4 Šroub Rigips FN
4.5 Šroub do desky Habito H, typ UMN
5.1 Natmelená výztužná páska či páska na hrany Habito® Flex
6. Parozábrana
7. Napojovací těsnění
8. Radiátor
